350

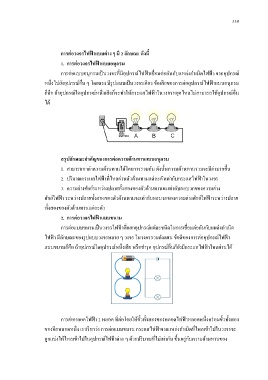

การต่อวงจรไฟฟ้ าแบบต่าง ๆ มี 2 ลักษณะ ดังนี้
1. การต่อวงจรไฟฟ้ าแบบอนุกรม
การต่อแบบอนุกรมเป็นวงจรที่มีอุปกรณ์ไฟฟ้ าเชื่อมต่อกันกับแหล่งก าเนิดไฟฟ้ า จากอุปกรณ์
หนึ่งไปยังอุปกรณ์อื่น ๆ โดยตรง มีรูปแบบเป็นวงจรเดียว ข้อเสียของการต่ออุปกรณ์ไฟฟ้ าแบบอนุกรม
ก็คือ ถ้าอุปกรณ์ใดอุปกรณ์หนึ่งเสียก็จะท าให้กระแสไฟฟ้ าในวงจรหยุดไหลไม่สามารถใช้อุปกรณ์อื่น
ได้
สรุปลักษณะส าคัญของการต่อความต้านทานแบบอนุกรม
1. สามารถหาค่าความต้านทานได้โดยการรวมกัน ดังนั้นความต้านทานรวมจะมีค่ามากขึ้น
2. ปริมาณกระแสไฟฟ้าที่ไหลผ่านตัวต้านทานแต่ละตัวเท่ากับกระแสไฟฟ้าในวงจร
3. ความต่างศักย์ระหว่างปลายทั้งสองของตัวต้านทานจะเท่ากับผลบวกของความต่าง
ศักย์ไฟฟ้า ระหว่างปลายทั้งสองของตัวต้านทานจะเท่ากับผลบวกของความต่างศักย์ไฟฟ้าระหว่างปลาย
ทั้งสองของตัวต้านทานแต่ละตัว
2. การต่อวงจรไฟฟ้ าแบบขนาน
การต่อแบบขนานเป็นวงจรไฟฟ้าที่แยกอุปกรณ์แต่ละชนิดในการเชื่อมต่อกันกับแผล่งก าเนิด
ไฟฟ้า มีลักษณะของรูปแบบวงจรหลาย ๆ วงจร ในวงจรรวมดังแผน ข้อดีของการต่ออุปกรณ์ไฟฟ้า
แบบขนานก็คือ ถ้าอุปกรณ์ใดอุปกรณ์หนึ่งเสีย หรือช ารุด อุปกรณ์อี่นก็ยังมีกระแสไฟฟ้าไหลผ่านได้
การต่อหลอดไฟฟ้า 2 หลอด ที่ต่อโดยให้ขั้วทั้งสองของหลอดไฟฟ้าหลอดหนึ่งคร่อมขั้วทั้งสอง
ของอีกหลอดหนึ่ง เราเรียกว่า การต่อแบบขนาน กระแสไฟฟ้าจากแหล่งก าเนิดที่ไหลเข้าไปในวงจรจะ
ถูกแบ่งให้ไหลเข้าไปในอุปกรณ์ไฟฟ้าต่าง ๆ ด้วยปริมาณที่ไม่เท่ากัน ขึ้นอยู่กับความต้านทานของ
