 Titik pandang, merupakan posisi mata dari pengamat baik nyata
maupun imajiner (khayalan).

 Garis proyeksi yaitu garis penghubung antara titik pandang dengan

benda.
 Bidang proyeksi merupakan bidang dimana benda diproyeksikan atau

digambar (kertas gambar).

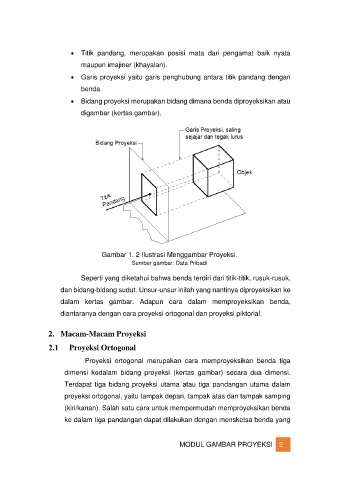

Gambar 1. 2 Ilustrasi Menggambar Proyeksi.
Sumber gambar: Data Pribadi

Seperti yang diketahui bahwa benda terdiri dari titik-titik, rusuk-rusuk,

dan bidang-bidang sudut. Unsur-unsur inilah yang nantinya diproyeksikan ke
dalam kertas gambar. Adapun cara dalam memproyeksikan benda,

diantaranya dengan cara proyeksi ortogonal dan proyeksi piktorial.

2. Macam-Macam Proyeksi

Proyeksi Ortogonal

Proyeksi ortogonal merupakan cara memproyeksikan benda tiga

dimensi kedalam bidang proyeksi (kertas gambar) secara dua dimensi.
Terdapat tiga bidang proyeksi utama atau tiga pandangan utama dalam

proyeksi ortogonal, yaitu tampak depan, tampak atas dan tampak samping

(kiri/kanan). Salah satu cara untuk mempermudah memproyeksikan benda
ke dalam tiga pandangan dapat dilakukan dengan mensketsa benda yang
