akan diproyeksikan ke dalam bentuk tiga dimensi terlebih dahulu, baru
kemudian menentukan bidang proyeksi berdasarkan pandangan yang

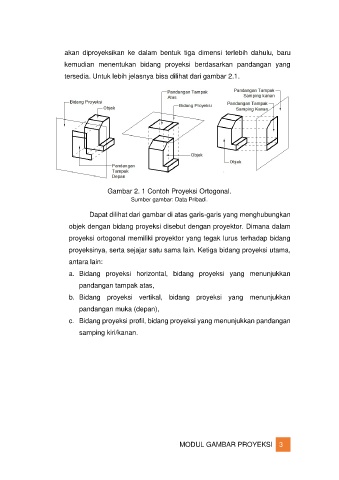

tersedia. Untuk lebih jelasnya bisa dilihat dari gambar 2.1.

Gambar 2. 1 Contoh Proyeksi Ortogonal.
Sumber gambar: Data Pribadi.

Dapat dilihat dari gambar di atas garis-garis yang menghubungkan

objek dengan bidang proyeksi disebut dengan proyektor. Dimana dalam
proyeksi ortogonal memiliki proyektor yang tegak lurus terhadap bidang

proyeksinya, serta sejajar satu sama lain. Ketiga bidang proyeksi utama,
antara lain:

a. Bidang proyeksi horizontal, bidang proyeksi yang menunjukkan

pandangan tampak atas,
b. Bidang proyeksi vertikal, bidang proyeksi yang menunjukkan

pandangan muka (depan),

c. Bidang proyeksi profil, bidang proyeksi yang menunjukkan pandangan
samping kiri/kanan.
