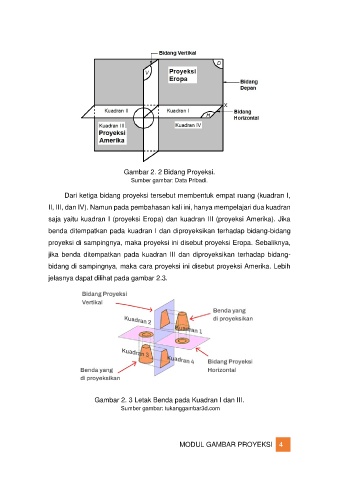

Gambar 2. 2 Bidang Proyeksi.
Sumber gambar: Data Pribadi.
Dari ketiga bidang proyeksi tersebut membentuk empat ruang (kuadran I,
II, III, dan IV). Namun pada pembahasan kali ini, hanya mempelajari dua kuadran
saja yaitu kuadran I (proyeksi Eropa) dan kuadran III (proyeksi Amerika). Jika
benda ditempatkan pada kuadran I dan diproyeksikan terhadap bidang-bidang
proyeksi di sampingnya, maka proyeksi ini disebut proyeksi Eropa. Sebaliknya,
jika benda ditempatkan pada kuadran III dan diproyeksikan terhadap bidang-
bidang di sampingnya, maka cara proyeksi ini disebut proyeksi Amerika. Lebih
jelasnya dapat dilihat pada gambar 2.3.
Gambar 2. 3 Letak Benda pada Kuadran I dan III.
Sumber gambar: tukanggambar3d.com
