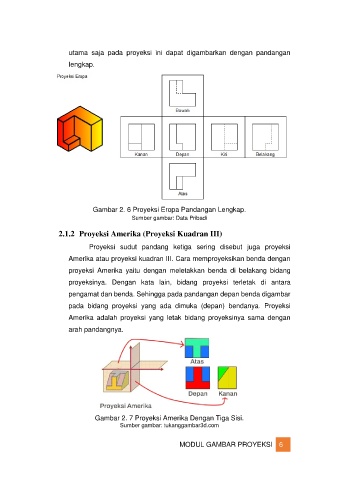

utama  saja  pada  proyeksi  ini  dapat  digambarkan  dengan  pandangan
                         lengkap.





























                                  Gambar 2. 6 Proyeksi Eropa Pandangan Lengkap.
                                               Sumber gambar: Data Pribadi

                      2.1.2  Proyeksi Amerika (Proyeksi Kuadran III)

                                Proyeksi  sudut  pandang  ketiga  sering  disebut  juga  proyeksi

                         Amerika atau proyeksi kuadran III. Cara memproyeksikan benda dengan
                         proyeksi  Amerika  yaitu  dengan  meletakkan  benda  di  belakang  bidang

                         proyeksinya.  Dengan  kata  lain,  bidang  proyeksi  terletak  di  antara

                         pengamat dan benda. Sehingga pada pandangan depan benda digambar
                         pada  bidang  proyeksi  yang  ada  dimuka  (depan)  bendanya.  Proyeksi

                         Amerika  adalah  proyeksi  yang  letak  bidang  proyeksinya  sama  dengan
                         arah pandangnya.

















                                  Gambar 2. 7 Proyeksi Amerika Dengan Tiga Sisi.
                                           Sumber gambar: tukanggambar3d.com



                                                                MODUL GAMBAR PROYEKSI  6
