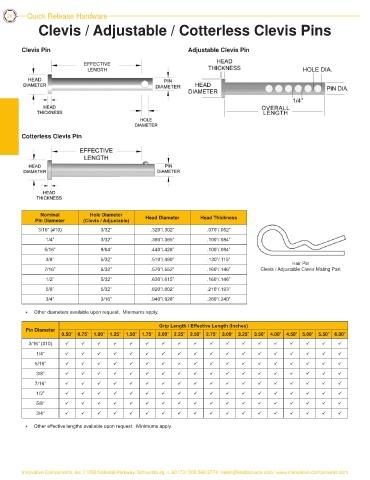

26 Quick Release Hardware
Clevis / Adjustable / Cotterless Clevis Pins

Clevis Pin Adjustable Clevis Pin

Cotterless Clevis Pin

Nominal Hole Diameter Head Diameter Head Thickness
Pin Diameter (Clevis / Adjustable)
3/16” (#10) 3/32” .320”/.302” .070”/.052”
1/4” 3/32” .380”/.365” .100”/.084”
5/16” 9/64” .440”/.428” .100”/.084”
3/8” 5/32” .510”/.490” .130”/.115”
Hair Pin
7/16” 5/32” .570”/.552” .160”/.146” Clevis / Adjustable Clevis Mating Part
1/2” 5/32” .630”/.615” .160”/.146”
5/8” 5/32” .820”/.802” .210”/.193”
3/4” 3/16” .940”/.928” .260”/.240”

* Other diameters available upon request. Minimums apply.
Grip Length / Effective Length (Inches)
Pin Diameter
0.50” 0.75” 1.00” 1.25” 1.50” 1.75” 2.00” 2.25” 2.50” 2.75” 3.00” 3.25” 3.50” 4.00” 4.50” 5.00” 5.50” 6.00”
3/16” (#10) ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü
1/4” ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü
5/16” ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü
3/8” ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü
7/16” ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü
1/2” ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü
5/8” ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü
3/4” ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü

* Other effective lengths available upon request. Minimums apply.
