Page 241 - MODUL AJAR TEKNOLOGI SEPEDA MOTOR

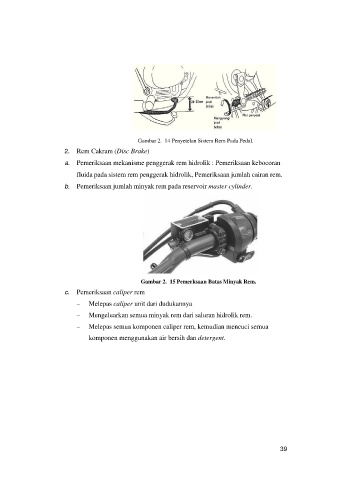

Gambar 2. 14 Penyetelan Sistem Rem Pada Pedal.
2. Rem Cakram (Disc Brake)

a. Pemeriksaan mekanisme penggerak rem hidrolik : Pemeriksaan kebocoran
fluida pada sistem rem penggerak hidrolik, Pemeriksaan jumlah cairan rem.

b. Pemeriksaan jumlah minyak rem pada reservoir master cylinder.

Gambar 2. 15 Pemerksaan Batas Minyak Rem.
c. Pemeriksaan caliper rem

 Melepas caliper unit dari dudukannya
 Mengeluarkan semua minyak rem dari saluran hidrolik rem.

 Melepas semua komponen caliper rem, kemudian mencuci semua
komponen menggunakan air bersih dan detergent.

39
