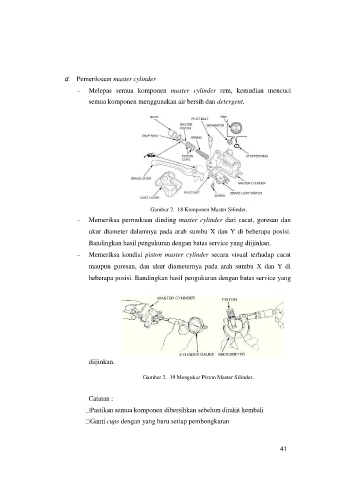

d. Pemeriksaan master cylinder

 Melepas semua komponen master cylinder rem, kemudian mencuci
semua komponen menggunakan air bersih dan detergent.

Gambar 2. 18 Komponen Master Silinder.

 Memeriksa permukaan dinding master cylinder dari cacat, goresan dan
ukur diameter dalamnya pada arah sumbu X dan Y di beberapa posisi.
Bandingkan hasil pengukuran dengan batas service yang diijinkan.

 Memeriksa kondisi piston master cylinder secara visual terhadap cacat

maupun goresan, dan ukur diameternya pada arah sumbu X dan Y di
beberapa posisi. Bandingkan hasil pengukuran dengan batas service yang

diijinkan.

Gambar 2. 19 Mengukur Piston Master Silinder.

Catatan :

semua komponen dibersihkan sebelum dirakit kembali

cups dengan yang baru setiap pembongkaran

41
