Page 47 - Modul E-Learning Pemesinan Bubut Kelas XI SMK Kurikulum 2013
P. 47

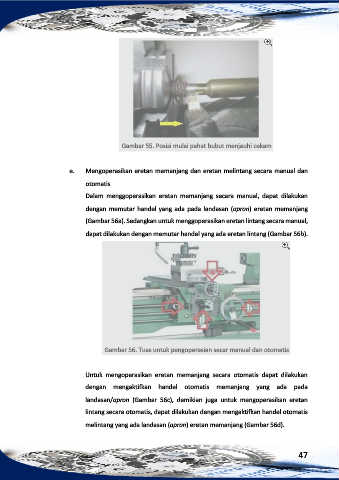

Gambar 55. Posisi mulai pahat bubut menjauhi cekam
e. Mengoperasikan eretan memanjang dan eretan melintang secara manual dan
otomatis
Dalam menggoperasikan eretan memanjang secara manual, dapat dilakukan
dengan memutar handel yang ada pada landasan (apron) eretan memanjang
(Gambar 56a). Sedangkan untuk menggoperasikan eretan lintang secara manual,
dapat dilakukan dengan memutar handel yang ada eretan lintang (Gambar 56b).
Gambar 56. Tuas untuk pengoperasian secar manual dan otomatis
Untuk mengoperasikan eretan memanjang secara otomatis dapat dilakukan
dengan mengaktifkan handel otomatis memanjang yang ada pada
landasan/apron (Gambar 56c), demikian juga untuk mengoperasikan eretan
lintang secara otomatis, dapat dilakukan dengan mengaktifkan handel otomatis
melintang yang ada landasan (apron) eretan memanjang (Gambar 56d).
47
