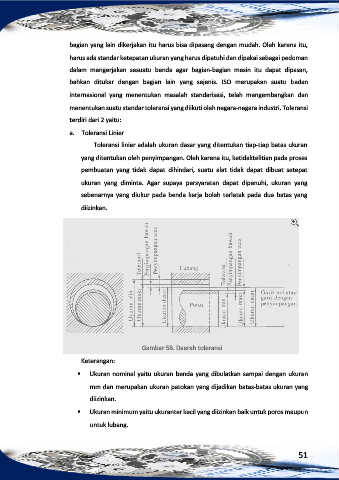

Page 51 - Modul E-Learning Pemesinan Bubut Kelas XI SMK Kurikulum 2013

bagian yang lain dikerjakan itu harus bisa dipasang dengan mudah. Oleh karena itu,

harus ada standar ketepatan ukuran yang harus dipatuhi dan dipakai sebagai pedoman
dalam mengerjakan sesuatu benda agar bagian-bagian mesin itu dapat dipasan,

bahkan ditukar dengan bagian lain yang sejenis. ISO merupakan suatu badan

internasional yang menentukan masalah standarisasi, telah mengembangkan dan
menentukan suatu standar toleransi yang diikuti oleh negara-negara industri. Toleransi

terdiri dari 2 yaitu:

a. Toleransi Linier

Toleransi linier adalah ukuran dasar yang ditentukan tiap-tiap batas ukuran

yang ditentukan oleh penyimpangan. Oleh karena itu, ketidaktelitian pada proses
pembuatan yang tidak dapat dihindari, suatu alat tidak dapat dibuat setepat

ukuran yang diminta. Agar supaya persyaratan dapat dipenuhi, ukuran yang

sebenarnya yang diukur pada benda kerja boleh terletak pada dua batas yang
diizinkan.

Gambar 58. Daerah toleransi

Keterangan:

 Ukuran nominal yaitu ukuran benda yang dibulatkan sampai dengan ukuran

mm dan merupakan ukuran patokan yang dijadikan batas-batas ukuran yang
diizinkan.

 Ukuran minimum yaitu ukuranter kecil yang diizinkan baik untuk poros maupun

untuk lubang.

51
