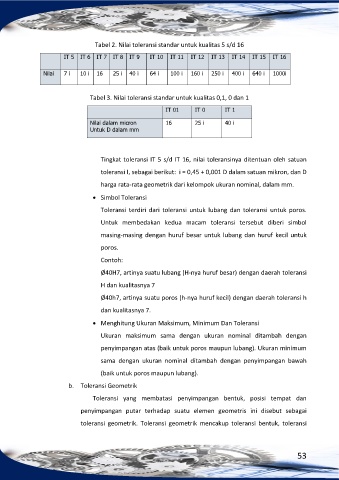

Tabel 2. Nilai toleransi standar untuk kualitas 5 s/d 16

IT 5 IT 6 IT 7 IT 8 IT 9 IT 10 IT 11 IT 12 IT 13 IT 14 IT 15 IT 16

Nilai 7 i 10 i 16 25 i 40 i 64 i 100 i 160 i 250 i 400 i 640 i 1000i

Tabel 3. Nilai toleransi standar untuk kualitas 0,1, 0 dan 1

IT 01 IT 0 IT 1

Nilai dalam micron 16 25 i 40 i
Untuk D dalam mm

Tingkat toleransi IT 5 s/d IT 16, nilai toleransinya ditentuan oleh satuan

toleransi I, sebagai berikut: i = 0,45 + 0,001 D dalam satuan mikron, dan D
harga rata-rata geometrik dari kelompok ukuran nominal, dalam mm.

• Simbol Toleransi

Toleransi terdiri dari toleransi untuk lubang dan toleransi untuk poros.

Untuk membedakan kedua macam toleransi tersebut diberi simbol
masing-masing dengan huruf besar untuk lubang dan huruf kecil untuk

poros.

Contoh:

Ø40H7, artinya suatu lubang (H-nya huruf besar) dengan daerah toleransi

H dan kualitasnya 7
Ø40h7, artinya suatu poros (h-nya huruf kecil) dengan daerah toleransi h

dan kualitasnya 7.

• Menghitung Ukuran Maksimum, Minimum Dan Toleransi
Ukuran maksimum sama dengan ukuran nominal ditambah dengan

penyimpangan atas (baik untuk poros maupun lubang). Ukuran minimum

sama dengan ukuran nominal ditambah dengan penyimpangan bawah

(baik untuk poros maupun lubang).

b. Toleransi Geometrik
Toleransi yang membatasi penyimpangan bentuk, posisi tempat dan

penyimpangan putar terhadap suatu elemen geometris ini disebut sebagai

toleransi geometrik. Toleransi geometrik mencakup toleransi bentuk, toleransi

53
