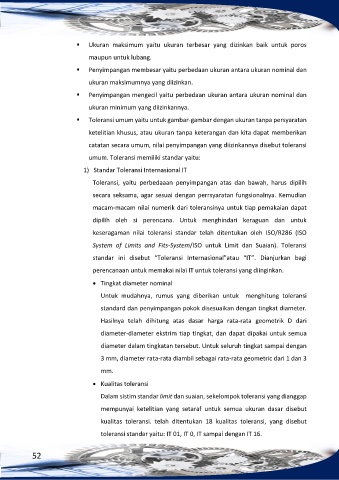

 Ukuran maksimum yaitu ukuran terbesar yang dizinkan baik untuk poros

maupun untuk lubang.
 Penyimpangan membesar yaitu perbedaan ukuran antara ukuran nominal dan

ukuran maksimumnya yang diizinkan.

 Penyimpangan mengecil yaitu perbedaan ukuran antara ukuran nominal dan
ukuran minimum yang diizinkannya.

 Toleransi umum yaitu untuk gambar-gambar dengan ukuran tanpa persyaratan

ketelitian khusus, atau ukuran tanpa keterangan dan kita dapat memberikan

catatan secara umum, nilai penyimpangan yang diizinkannya disebut toleransi

umum. Toleransi memiliki standar yaitu:
1) Standar Toleransi Internasional IT

Toleransi, yaitu perbedaaan penyimpangan atas dan bawah, harus dipilih

secara seksama, agar sesuai dengan perrsyaratan fungsionalnya. Kemudian
macam-macam nilai numerik dari toleransinya untuk tiap pemakaian dapat

dipilih oleh si perencana. Untuk menghindari keraguan dan untuk

keseragaman nilai toleransi standar telah ditentukan oleh ISO/R286 (ISO

System of Limits and Fits-System/ISO untuk Limit dan Suaian). Toleransi

standar ini disebut “Toleransi Internasional”atau “IT”. Dianjurkan bagi
perencanaan untuk memakai nilai IT untuk toleransi yang diinginkan.

• Tingkat diameter nominal

Untuk mudahnya, rumus yang diberikan untuk menghitung toleransi
standard dan penyimpangan pokok disesuaikan dengan tingkat diameter.

Hasilnya telah dihitung atas dasar harga rata-rata geometrik D dari

diameter-diameter ekstrim tiap tingkat, dan dapat dipakai untuk semua

diameter dalam tingkatan tersebut. Untuk seluruh tingkat sampai dengan

3 mm, diameter rata-rata diambil sebagai rata-rata geometric dari 1 dan 3
mm.

• Kualitas toleransi

Dalam sistim standar limit dan suaian, sekelompok toleransi yang dianggap

mempunyai ketelitian yang setaraf untuk semua ukuran dasar disebut
kualitas toleransi. telah ditentukan 18 kualitas toleransi, yang disebut

toleransi standar yaitu: IT 01, IT 0, IT sampai dengan IT 16.
