Page 63 - Modul E-Learning Pemesinan Bubut Kelas XI SMK Kurikulum 2013

2. Sebuah baja lunak berdiameter (Ø) 3 inchi, akan dibubut dengan kecepatan potong

(Cs) 20 meter/menit. Pertanyaannya adalah: Berapa besar putaran mesinnya?
Jawaban:

Satuan inchi bila dijadikan satuan mm harus dikalikan 25,4 mm. Dengan demikian

diamter (Ø) 3 inchi = 3 x 25,4 = 76,2 mm. Maka putaran mesinnya adalah:
n = (1000 x Cs)/(π x d)

n = (1000 x 50)/(3,14 x 76,2)

n = (50000)/239

n = 209 Rpm

Jadi putaran kecepatan mesinnya adalah 209 Rpm

Hasil perhitungan diatas pada dasarnya sebagai acuan dalam menyetel putaran

mesin agar sesuai dengan putaran mesin yang tertulis pada tabel yang ditempel di
mesin tersebut. Artinya, putaran mesin aktualnya dipilih dalam tabel pada mesin yang

nilainya paling dekat dengan hasil perhitungan di atas. Untuk menentukan besaran

putaran mesin bubut juga dapat menggunakan tabel yang sudah ditentukan

berdasarkan perhitungan.

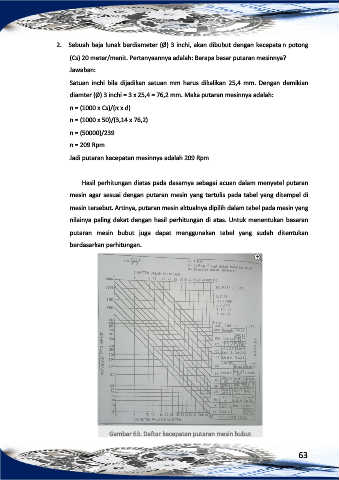

Gambar 63. Daftar kecepatan putaran mesin bubut

63
