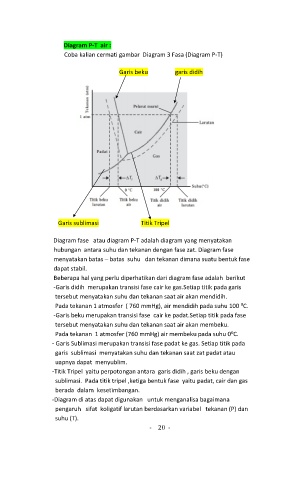

Diagram P-T air :

Coba kalian cermati gambar Diagram 3 Fasa (Diagram P-T)

Garis beku garis didih

Garis sublimasi Titik Tripel

Diagram fase atau diagram P-T adalah diagram yang menyatakan

hubungan antara suhu dan tekanan dengan fase zat. Diagram fase
menyatakan batas – batas suhu dan tekanan dimana suatu bentuk fase

dapat stabil.
Beberapa hal yang perlu diperhatikan dari diagram fase adalah berikut

-Garis didih merupakan transisi fase cair ke gas.Setiap titik pada garis
tersebut menyatakan suhu dan tekanan saat air akan mendidih.
0
Pada tekanan 1 atmosfer ( 760 mmHg), air mendidih pada suhu 100 C.
-Garis beku merupakan transisi fase cair ke padat.Setiap titik pada fase
tersebut menyatakan suhu dan tekanan saat air akan membeku.

0
Pada tekanan 1 atmosfer (760 mmHg) air membeku pada suhu 0 C.
- Garis Sublimasi merupakan transisi fase padat ke gas. Setiap titik pada

garis sublimasi menyatakan suhu dan tekanan saat zat padat atau
uapnya dapat menyublim.

-Titik Tripel yaitu perpotongan antara garis didih , garis beku dengan
sublimasi. Pada titik tripel ,ketiga bentuk fase yaitu padat, cair dan gas

berada dalam kesetimbangan.
-Diagram di atas dapat digunakan untuk menganalisa bagaimana

pengaruh sifat koligatif larutan berdasarkan variabel tekanan (P) dan
suhu (T).
