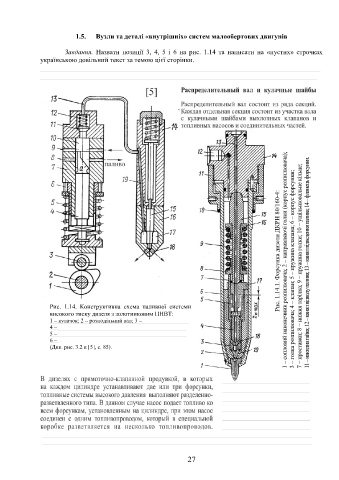

1.5. Вузли та деталі «внутрішніх» систем малообертових двигунів

Завдання. Назвати позиції 3, 4, 5 і 6 на рис. 1.14 та написати на «пустих» строчках
українською довільний текст за темою цієї сторінки.
__________________________________________________________________________________
_________________________________________________________________________________

Рис. 1.14. Конструктивна схема паливної системи Рис. 1.14.1. Форсунка дизеля ДКРН 80/160-4: 1 – сопловий наконечник розпилювача; 2 – направляючі голки (корпус розпилювача); 3 – голка розпилювача; 4 – клапан; 5 – пружина клапана; 6 – корпус форсунки; 7 – проставки; 8 – нижня тарілка; 9 – пружина голки; 10 – ущільнювальне кільце; – накидна гайка; 12 – канал відводу палива; 13 – канал підведення палива; 14 – фланець фор
високого тиску дизеля з золотниковим ПНВТ:
1 – кулачок; 2 – розподільний вал; 3 – ________________
4 – _____________________________________________
5 – _____________________________________________
6 – _____________________________________________
(Див. рис. 3.2 в [5], с. 85).

1
1
______________________
______________________
______________________
______________________
______________________
______________________
_______________________________________________________________________________
_______________________________________________________________________________

27
