1.6. Турбокомпресори малообертових двигунів
Завдання. Назвати (дописати) вузли й деталі, з яких складається турбокомпресор (ТК). [19]
Турбокомпресор компанії MDT, встановлений на МОД, складається з наступних вузлів і
деталей:___________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
____________________________
а ____________________________
___________________________
Контрольне питання №1. Який компресор зображено на цьому рисунку: радіальний чи
осьовий?
__________________________
__________________________
_________________________
__________________________
__________________________
_________________________
__________________________
__________________________
_________________________
__________________________
__________________________
__________________________

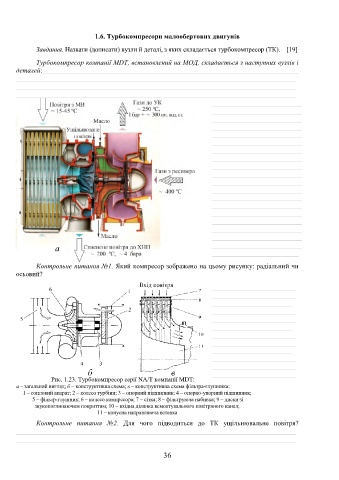

Рис. 1.23. Турбокомпресор серії NA/T компанії MDT:
а – загальний вигляд; б – конструктивна схема; в – конструктивна схема фільтра-глушника:
1 – сопловий апарат; 2 – колесо турбіни; 3 – опорний підшипник; 4 – опорно-упорний підшипник;
5 – фільтр-глушник; 6 – колесо компресора; 7 – сітка; 8 – фільтруюча набивка; 9 – диски зі
звукопоглинаючим покриттям; 10 – вхідна ділянка всмоктувального повітряного канал;
11 – конусна направляюча вставка
Контрольне питання №2. Для чого підводиться до ТК ущільнювальне повітря?
__________________________________________________________________________________
__________________________________________________________________________________
