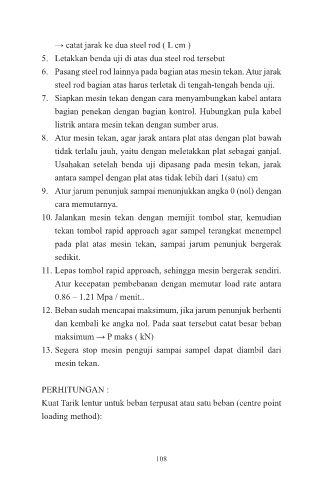

→ catat jarak ke dua steel rod ( L cm )
5. Letakkan benda uji di atas dua steel rod tersebut
6. Pasang steel rod lainnya pada bagian atas mesin tekan. Atur jarak
steel rod bagian atas harus terletak di tengah-tengah benda uji.

7. Siapkan mesin tekan dengan cara menyambungkan kabel antara
bagian penekan dengan bagian kontrol. Hubungkan pula kabel
listrik antara mesin tekan dengan sumber arus.
8. Atur mesin tekan, agar jarak antara plat atas dengan plat bawah

tidak terlalu jauh, yaitu dengan meletakkan plat sebagai ganjal.
Usahakan setelah benda uji dipasang pada mesin tekan, jarak
antara sampel dengan plat atas tidak lebih dari 1(satu) cm
9. Atur jarum penunjuk sampai menunjukkan angka 0 (nol) dengan

cara memutarnya.
10. Jalankan mesin tekan dengan memijit tombol star, kemudian
tekan tombol rapid approach agar sampel terangkat menempel
pada plat atas mesin tekan, sampai jarum penunjuk bergerak

sedikit.
11. Lepas tombol rapid approach, sehingga mesin bergerak sendiri.
Atur kecepatan pembebanan dengan memutar load rate antara
0.86 – 1.21 Mpa / menit..

12. Beban sudah mencapai maksimum, jika jarum penunjuk berhenti
dan kembali ke angka nol. Pada saat tersebut catat besar beban
maksimum → P maks ( kN)
13. Segera stop mesin penguji sampai sampel dapat diambil dari

mesin tekan.

PERHITUNGAN :
Kuat Tarik lentur untuk beban terpusat atau satu beban (centre point

loading method):
