menunjukan angka 5 div Catat pada mesin tekan beban P1,
Lanjutkan pengujian sampai beban mencapai P2 ( 40% P max),
pada saat tersebut catat pada dial compressometer ( Δ L2),
demikian pula pada dial extensometer (Δ Lt2)

17. Hitung Modulus Elastisitas dan Poisson’s ratio
tegangan S 2 − 1 S
Modulus Elastisitas (E) = =
regangan ε 2 − . 0 00005

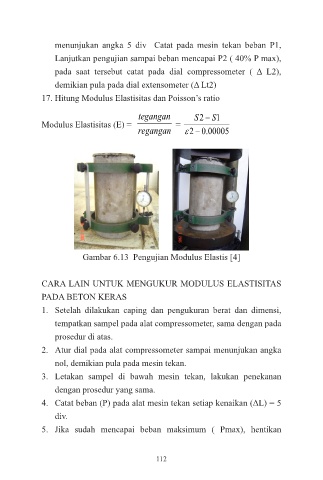

Gambar 6.13 Pengujian Modulus Elastis [4]

CARA LAIN UNTUK MENGUKUR MODULUS ELASTISITAS
PADA BETON KERAS

1. Setelah dilakukan caping dan pengukuran berat dan dimensi,
tempatkan sampel pada alat compressometer, sama dengan pada
prosedur di atas.
2. Atur dial pada alat compressometer sampai menunjukan angka

nol, demikian pula pada mesin tekan.
3. Letakan sampel di bawah mesin tekan, lakukan penekanan
dengan prosedur yang sama.
4. Catat beban (P) pada alat mesin tekan setiap kenaikan (ΔL) = 5

div.
5. Jika sudah mencapai beban maksimum ( Pmax), hentikan

112
