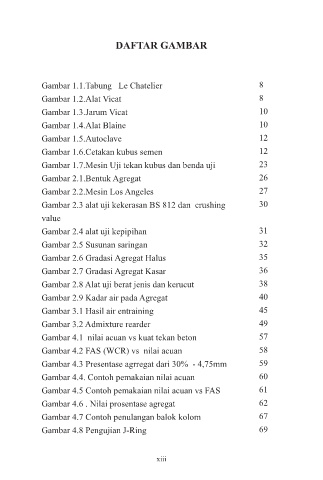

DAFTAR GAMBAR
Gambar 1.1.Tabung Le Chatelier 8
Gambar 1.2.Alat Vicat 8
Gambar 1.3.Jarum Vicat 10
Gambar 1.4.Alat Blaine 10
Gambar 1.5.Autoclave 12
Gambar 1.6.Cetakan kubus semen 12
Gambar 1.7.Mesin Uji tekan kubus dan benda uji 23
Gambar 2.1.Bentuk Agregat 26
Gambar 2.2.Mesin Los Angeles 27
Gambar 2.3 alat uji kekerasan BS 812 dan crushing 30
value
Gambar 2.4 alat uji kepipihan 31
Gambar 2.5 Susunan saringan 32
Gambar 2.6 Gradasi Agregat Halus 35
Gambar 2.7 Gradasi Agregat Kasar 36
Gambar 2.8 Alat uji berat jenis dan kerucut 38
Gambar 2.9 Kadar air pada Agregat 40
Gambar 3.1 Hasil air entraining 45
Gambar 3.2 Admixture rearder 49
Gambar 4.1 nilai acuan vs kuat tekan beton 57
Gambar 4.2 FAS (WCR) vs nilai acuan 58
Gambar 4.3 Presentase agrregat dari 30% - 4,75mm 59
Gambar 4.4. Contoh pemakaian nilai acuan 60
Gambar 4.5 Contoh pemakaian nilai acuan vs FAS 61
Gambar 4.6 . Nilai prosentase agregat 62
Gambar 4.7 Contoh penulangan balok kolom 67
Gambar 4.8 Pengujian J-Ring 69
xiii
