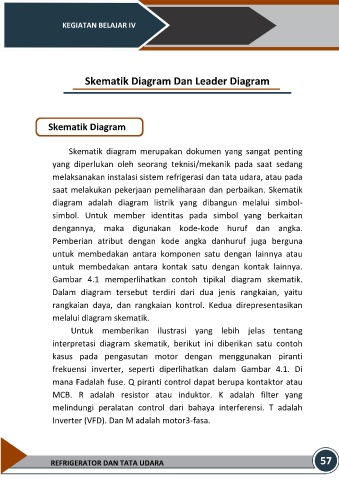

KEGIATAN BELAJAR IV
Skematik Diagram Dan Leader Diagram
Skematik Diagram
Skematik diagram merupakan dokumen yang sangat penting
yang diperlukan oleh seorang teknisi/mekanik pada saat sedang
melaksanakan instalasi sistem refrigerasi dan tata udara, atau pada
saat melakukan pekerjaan pemeliharaan dan perbaikan. Skematik
diagram adalah diagram listrik yang dibangun melalui simbol-
simbol. Untuk member identitas pada simbol yang berkaitan
dengannya, maka digunakan kode-kode huruf dan angka.
Pemberian atribut dengan kode angka danhuruf juga berguna
untuk membedakan antara komponen satu dengan lainnya atau
untuk membedakan antara kontak satu dengan kontak lainnya.
Gambar 4.1 memperlihatkan contoh tipikal diagram skematik.
Dalam diagram tersebut terdiri dari dua jenis rangkaian, yaitu
rangkaian daya, dan rangkaian kontrol. Kedua direpresentasikan
melalui diagram skematik.
Untuk memberikan ilustrasi yang lebih jelas tentang
interpretasi diagram skematik, berikut ini diberikan satu contoh
kasus pada pengasutan motor dengan menggunakan piranti
frekuensi inverter, seperti diperlihatkan dalam Gambar 4.1. Di
mana Fadalah fuse. Q piranti control dapat berupa kontaktor atau
MCB. R adalah resistor atau induktor. K adalah filter yang
melindungi peralatan control dari bahaya interferensi. T adalah
Inverter (VFD). Dan M adalah motor3-fasa.
