KEGIATAN BELAJAR IV

pada sumber tegangan dan masing-masing anak tangga merupakan

sirkit yang terpisah atau independen. Setiap anak tangga pada
prinsipnya dapat memuat paling tidak satu set sakelar atau kontak

rele dan biasanya hanya memiliki satu beban output seperti koil rele

atau motor kecil. Bila sebuah kontak yang terdapat pada suatu anak

tangga tertutup maka sirkitnya menjadi tertutup, dan sirkit pada anak

tangga tersebut menjadi aktif, akibatnya beban outputnya mendapat
penguatan.

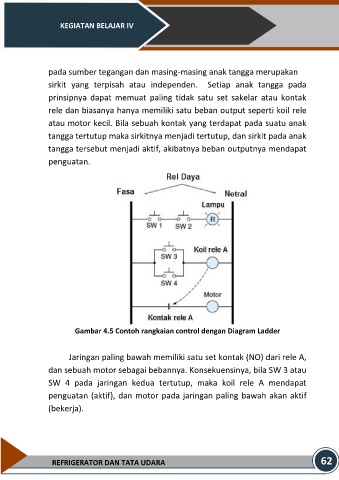

Gambar 4.5 Contoh rangkaian control dengan Diagram Ladder

Jaringan paling bawah memiliki satu set kontak (NO) dari rele A,

dan sebuah motor sebagai bebannya. Konsekuensinya, bila SW 3 atau

SW 4 pada jaringan kedua tertutup, maka koil rele A mendapat

penguatan (aktif), dan motor pada jaringan paling bawah akan aktif

(bekerja).
