KEGIATAN BELAJAR IV

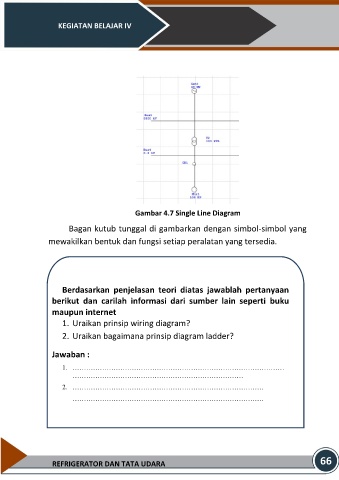

Gambar 4.7 Single Line Diagram
Bagan kutub tunggal di gambarkan dengan simbol-simbol yang
mewakilkan bentuk dan fungsi setiap peralatan yang tersedia.
Berdasarkan penjelasan teori diatas jawablah pertanyaan
berikut dan carilah informasi dari sumber lain seperti buku
maupun internet
1. Uraikan prinsip wiring diagram?
2. Uraikan bagaimana prinsip diagram ladder?
Jawaban :
1. …………………………………………………………………………………
…………………………………………………………………
2. …………………………………………………………………………
…………………………………………………………………………
REFRIGERATOR DAN TATA UDARA 66
