KEGIATAN BELAJAR IV
untuk peralatan listrik berkapasitas kecil, diagram pengawatan selalu
ditempelkan pada pintu panel kendalinya. Misalnya piranti
motorstarter, Room AC, dan hoist(pesawat angkat).
Untuk merepresentasikan sirkit kendali dari sebuah mesin
peralatan listrik lainnya, lebih menguntungkan ditampilkan dalam
bentuk diagram pengawatan daripada dalam bentuk diagram
skematik. Karena dengan diagram pengawatan, akan memudahkan
personil yang memakainya, untuk menemukan posisi terminal dan
lokasi kabelnya. Kadang kala, suatu pabrikan memberikan penjelasan
tentang suatu peralatan yang dibuat melalui diagram
koneksi(connection diagram), yang bertujuan untuk memudahkan
pemakainya. Diagram ini dibuat untuk memperlihatkan koneksi
secara fisik dari suatu peralatan listrik sederhana. Pada diagram
pengawatan maka posisi terminal digambarkan mendekati keadaan
sebenarnya, sehingga memudahkan para pembacanya. Gambar
pengawatan ini selalu disetakan oleh pabrikannya, untuk mencegah
terjadinya kesalahan penyambungan atau kesalahan koneksi.

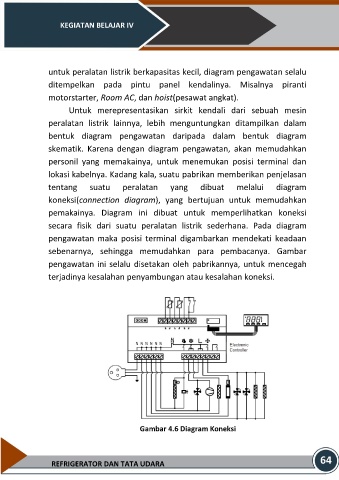

Gambar 4.6 Diagram Koneksi
