KEGIATAN BELAJAR IV
berupa sebuah kontak NO(normally open) atau NC(normally closed).
Dan apapun piranti outputnya, simbolnya juga sama, yaitu berupa
koil.

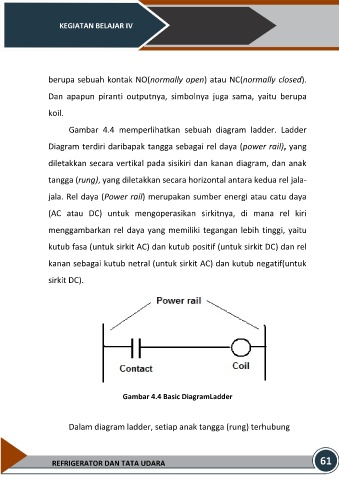

Gambar 4.4 memperlihatkan sebuah diagram ladder. Ladder
Diagram terdiri daribapak tangga sebagai rel daya (power rail), yang
diletakkan secara vertikal pada sisikiri dan kanan diagram, dan anak
tangga (rung), yang diletakkan secara horizontal antara kedua rel jala-
jala. Rel daya (Power rail) merupakan sumber energi atau catu daya
(AC atau DC) untuk mengoperasikan sirkitnya, di mana rel kiri
menggambarkan rel daya yang memiliki tegangan lebih tinggi, yaitu
kutub fasa (untuk sirkit AC) dan kutub positif (untuk sirkit DC) dan rel
kanan sebagai kutub netral (untuk sirkit AC) dan kutub negatif(untuk
sirkit DC).
Gambar 4.4 Basic DiagramLadder
Dalam diagram ladder, setiap anak tangga (rung) terhubung
