KEGIATAN BELAJAR IV

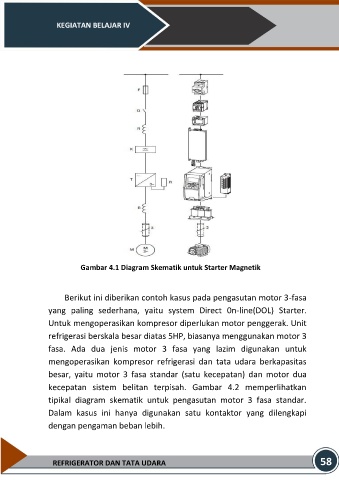

Gambar 4.1 Diagram Skematik untuk Starter Magnetik
Berikut ini diberikan contoh kasus pada pengasutan motor 3-fasa
yang paling sederhana, yaitu system Direct 0n-line(DOL) Starter.
Untuk mengoperasikan kompresor diperlukan motor penggerak. Unit
refrigerasi berskala besar diatas 5HP, biasanya menggunakan motor 3
fasa. Ada dua jenis motor 3 fasa yang lazim digunakan untuk
mengoperasikan kompresor refrigerasi dan tata udara berkapasitas
besar, yaitu motor 3 fasa standar (satu kecepatan) dan motor dua
kecepatan sistem belitan terpisah. Gambar 4.2 memperlihatkan
tipikal diagram skematik untuk pengasutan motor 3 fasa standar.
Dalam kasus ini hanya digunakan satu kontaktor yang dilengkapi
dengan pengaman beban lebih.
