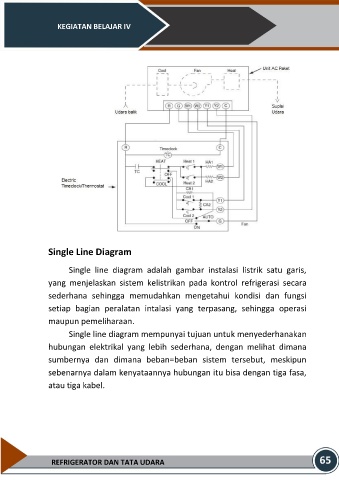

KEGIATAN BELAJAR IV

Single Line Diagram

Single line diagram adalah gambar instalasi listrik satu garis,

yang menjelaskan sistem kelistrikan pada kontrol refrigerasi secara

sederhana sehingga memudahkan mengetahui kondisi dan fungsi

setiap bagian peralatan intalasi yang terpasang, sehingga operasi

maupun pemeliharaan.
Single line diagram mempunyai tujuan untuk menyederhanakan

hubungan elektrikal yang lebih sederhana, dengan melihat dimana

sumbernya dan dimana beban=beban sistem tersebut, meskipun

sebenarnya dalam kenyataannya hubungan itu bisa dengan tiga fasa,

atau tiga kabel.
