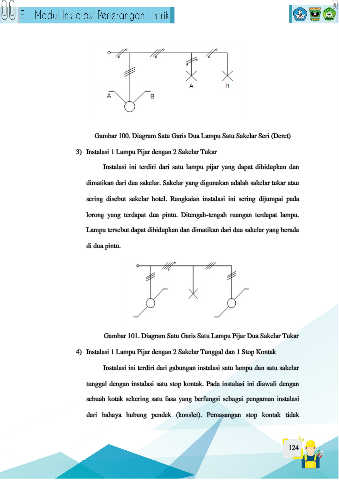

Gambar 100. Diagram Satu Garis Dua Lampu Satu Sakelar Seri (Deret)
3) Instalasi 1 Lampu Pijar dengan 2 Sakelar Tukar
Instalasi ini terdiri dari satu lampu pijar yang dapat dihidupkan dan
dimatikan dari dua sakelar. Sakelar yang digunakan adalah sakelar tukar atau
sering disebut sakelar hotel. Rangkaian instalasi ini sering dijumpai pada
lorong yang terdapat dua pintu. Ditengah-tengah ruangan terdapat lampu.
Lampu tersebut dapat dihidupkan dan dimatikan dari dua sakelar yang berada
di dua pintu.
Gambar 101. Diagram Satu Garis Satu Lampu Pijar Dua Sakelar Tukar
4) Instalasi 1 Lampu Pijar dengan 2 Sakelar Tunggal dan 1 Stop Kontak
Instalasi ini terdiri dari gabungan instalasi satu lampu dan satu sakelar
tunggal dengan instalasi satu stop kontak. Pada instalasi ini diawali dengan
sebuah kotak sekering satu fasa yang berfungsi sebagai pengaman instalasi
dari bahaya hubung pendek (konslet). Pemasangan stop kontak tidak
