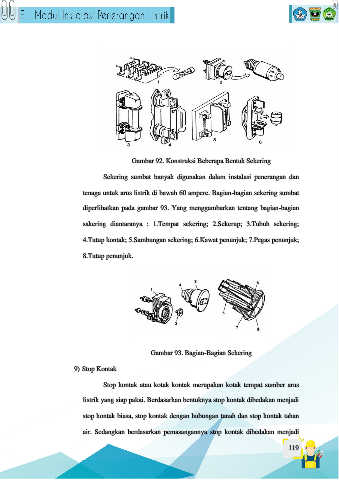

Gambar 92. Konstruksi Beberapa Bentuk Sekering

Sekering sumbat banyak digunakan dalam instalasi penerangan dan

tenaga untuk arus listrik di bawah 60 ampere. Bagian-bagian sekering sumbat

diperlihatkan pada gambar 93. Yang menggambarkan tentang bagian-bagian

sakering diantaranya : 1.Tempat sekering; 2.Sekerup; 3.Tubuh sekering;

4.Tutup kontak; 5.Sambungan sekering; 6.Kawat penunjuk; 7.Pegas penunjuk;

8.Tutup penunjuk.

Gambar 93. Bagian-Bagian Sekering

9) Stop Kontak

Stop kontak atau kotak kontak merupakan kotak tempat sumber arus

listrik yang siap pakai. Berdasarkan bentuknya stop kontak dibedakan menjadi

stop kontak biasa, stop kontak dengan hubungan tanah dan stop kontak tahan

air. Sedangkan berdasarkan pemasangannya stop kontak dibedakan menjadi
