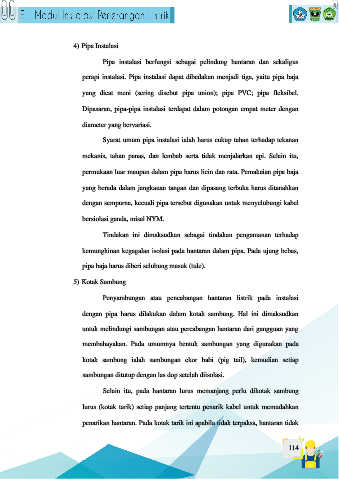

4) Pipa Instalasi

Pipa instalasi berfungsi sebagai pelindung hantaran dan sekaligus

perapi instalasi. Pipa instalasi dapat dibedakan menjadi tiga, yaitu pipa baja

yang dicat meni (sering disebut pipa union); pipa PVC; pipa fleksibel.

Dipasaran, pipa-pipa instalasi terdapat dalam potongan empat meter dengan

diameter yang bervariasi.

Syarat umum pipa instalasi ialah harus cukup tahan terhadap tekanan

mekanis, tahan panas, dan lembab serta tidak menjalarkan api. Selain itu,

permukaan luar maupun dalam pipa harus licin dan rata. Pemakaian pipa baja

yang berada dalam jangkauan tangan dan dipasang terbuka harus ditanahkan

dengan sempurna, kecuali pipa tersebut digunakan untuk menyelubungi kabel

bersiolasi ganda, misal NYM.

Tindakan ini dimaksudkan sebagai tindakan pengamanan terhadap

kemungkinan kegagalan isolasi pada hantaran dalam pipa. Pada ujung bebas,

pipa baja harus diberi selubung masuk (tule).

5) Kotak Sambung

Penyambungan atau pencabangan hantaran listrik pada instalasi

dengan pipa harus dilakukan dalam kotak sambung. Hal ini dimaksudkan

untuk melindungi sambungan atau percabangan hantaran dari gangguan yang

membahayakan. Pada umumnya bentuk sambungan yang digunakan pada

kotak sambung ialah sambungan ekor babi (pig tail), kemudian setiap

sambungan ditutup dengan las dop setelah diisolasi.

Selain itu, pada hantaran lurus memanjang perlu dikotak sambung

lurus (kotak tarik) setiap panjang tertentu penarik kabel untuk memudahkan

penarikan hantaran. Pada kotak tarik ini apabila tidak terpaksa, hantaran tidak
