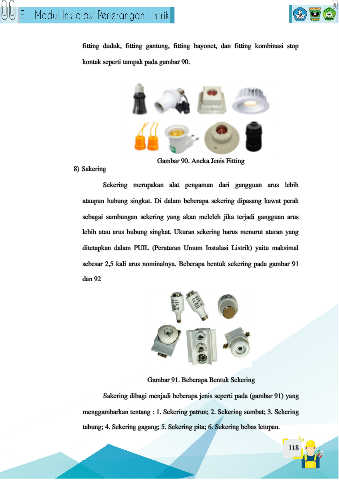

fitting duduk, fitting gantung, fitting bayonet, dan fitting kombinasi stop
kontak seperti tampak pada gambar 90.
Gambar 90. Aneka Jenis Fitting
8) Sakering
Sekering merupakan alat pengaman dari gangguan arus lebih
ataupun hubung singkat. Di dalam beberapa sekering dipasang kawat perak
sebagai sambungan sekering yang akan meleleh jika terjadi gangguan arus
lebih atau arus hubung singkat. Ukuran sekering harus menurut aturan yang
ditetapkan dalam PUIL (Peraturan Umum Instalasi Listrik) yaitu maksimal
sebesar 2,5 kali arus nominalnya. Beberapa bentuk sekering pada gambar 91
dan 92
Gambar 91. Beberapa Bentuk Sekering
Sakering dibagi menjadi beberapa jenis seperti pada (gambar 91) yang
menggambarkan tentang : 1. Sekering patrun; 2. Sekering sumbat; 3. Sekering
tabung; 4. Sekering gagang; 5. Sekering pita; 6. Sekering bebas letupan.
