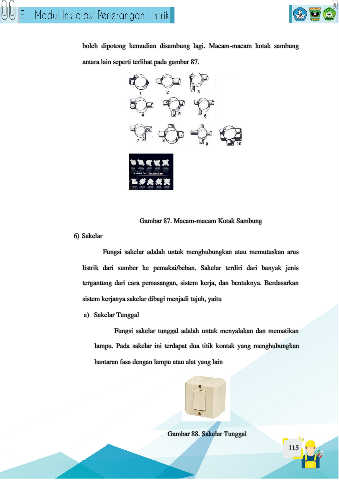

boleh dipotong kemudian disambung lagi. Macam-macam kotak sambung
antara lain seperti terlihat pada gambar 87.
Gambar 87. Macam-macam Kotak Sambung
6) Sakelar
Fungsi sakelar adalah untuk menghubungkan atau memutuskan arus
listrik dari sumber ke pemakai/beban. Sakelar terdiri dari banyak jenis
tergantung dari cara pemasangan, sistem kerja, dan bentuknya. Berdasarkan
sistem kerjanya sakelar dibagi menjadi tujuh, yaitu
a) Sakelar Tunggal
Fungsi sakelar tunggal adalah untuk menyalakan dan mematikan
lampu. Pada sakelar ini terdapat dua titik kontak yang menghubungkan
hantaran fasa dengan lampu atau alat yang lain
Gambar 88. Sakelar Tunggal
115
