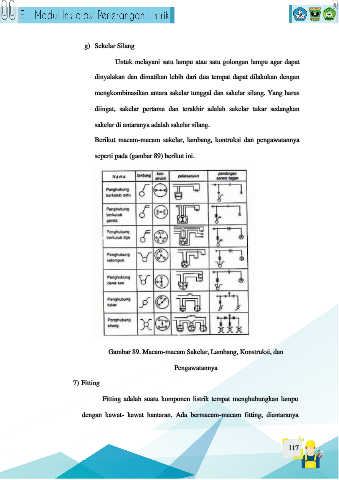

Page 135 - E MODUL 13 NOVEMBER
P. 135
g) Sekelar Silang
Untuk melayani satu lampu atau satu golongan lampu agar dapat
dinyalakan dan dimatikan lebih dari dua tempat dapat dilakukan dengan
mengkombinasikan antara sakelar tunggal dan sakelar silang. Yang harus
diingat, sakelar pertama dan terakhir adalah sakelar tukar sedangkan
sakelar di antaranya adalah sakelar silang.
Berikut macam-macam sakelar, lambang, kontruksi dan pengawatannya
seperti pada (gambar 89) berikut ini.
Gambar 89. Macam-macam Sakelar, Lambang, Konstruksi, dan
Pengawatannya
7) Fitting
Fitting adalah suatu komponen listrik tempat menghubungkan lampu
dengan kawat- kawat hantaran. Ada bermacam-macam fitting, diantaranya
117
