12) Perlangkapan Bantu
Untuk memasang peralatan-peralatan seperti dibahas diatas, diperlukan
beberapa perlengkapan bantu seperti :
a) Klem (sengkang)
Klem digunakan untuk menahan pipa agar dapat dipasang pada
dinding atau langit-langit. Klem dipasang menggunakan sekrup atau paku
dengan jarak antara satu dengan lainnya tidak lebih dari satu meter untuk
pemasangan pipa lurus memanjang. Adapun jarak klem dengan kotak
sambung, sakelar, stop kontak atau komponen lainnya maksimum 10 cm.
Untuk meninggikan pemasangan pipa dipakai klem dengan pelana.

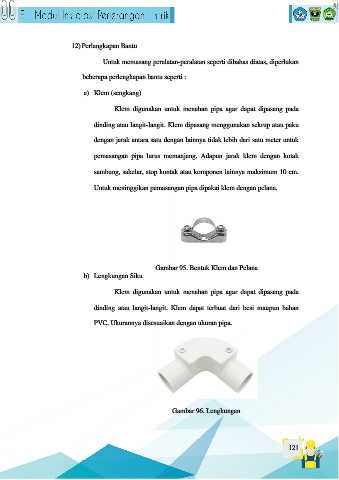

Gambar 95. Bentuk Klem dan Pelana
b) Lengkungan Siku
Klem digunakan untuk menahan pipa agar dapat dipasang pada
dinding atau langit-langit. Klem dapat terbuat dari besi maupun bahan
PVC. Ukurannya disesuaikan dengan ukuran pipa.
Gambar 96. Lengkungan
