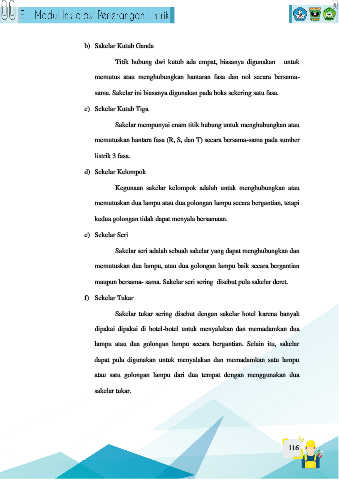

b) Sakelar Kutub Ganda

Titik hubung dwi kutub ada empat, biasanya digunakan untuk

memutus atau menghubungkan hantaran fasa dan nol secara bersama-

sama. Sakelar ini biasanya digunakan pada boks sekering satu fasa.

c) Sekelar Kutub Tiga

Sakelar mempunyai enam titik hubung untuk menghubungkan atau

memutuskan hantara fasa (R, S, dan T) secara bersama-sama pada sumber

listrik 3 fasa.

d) Sekelar Kelompok

Kegunaan sakelar kelompok adalah untuk menghubungkan atau

memutuskan dua lampu atau dua golongan lampu secara bergantian, tetapi

kedua golongan tidak dapat menyala bersamaan.

e) Sekelar Seri

Sakelar seri adalah sebuah sakelar yang dapat menghubungkan dan

memutuskan dua lampu, atau dua golongan lampu baik secara bergantian

maupun bersama- sama. Sakelar seri sering disebut pula sakelar deret.

f) Sekelar Tukar

Sakelar tukar sering disebut dengan sakelar hotel karena banyak

dipakai dipakai di hotel-hotel untuk menyalakan dan memadamkan dua

lampu atau dua golongan lampu secara bergantian. Selain itu, sakelar

dapat pula digunakan untuk menyalakan dan memadamkan satu lampu

atau satu golongan lampu dari dua tempat dengan menggunakan dua

sakelar tukar.
