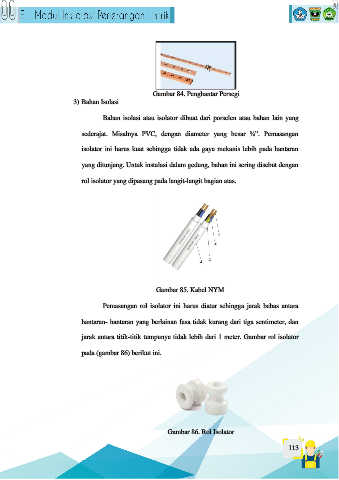

Gambar 84. Penghantar Persegi
                           3) Bahan Isolasi


                                     Bahan isolasi atau isolator dibuat dari porselen atau bahan lain yang

                              sederajat.  Misalnya  PVC,  dengan  diameter  yang  besar  ¾”.  Pemasangan


                              isolator ini harus kuat sehingga tidak ada gaya mekanis lebih pada hantaran

                              yang ditunjang. Untuk instalasi dalam gedung, bahan ini sering disebut dengan


                              rol isolator yang dipasang pada langit-langit bagian atas.





















                                                        Gambar 85. Kabel NYM

                                     Pemasangan  rol isolator  ini  harus  diatur  sehingga  jarak  bebas antara


                              hantaran- hantaran yang berlainan fasa tidak kurang dari tiga sentimeter, dan

                              jarak antara titik-titik tumpunya tidak lebih dari 1 meter. Gambar rol isolator

                              pada (gambar 86) berikut ini.
















                                                            Gambar 86. Rol Isolator
