b. Cara Pemasangan Komponen Instalasi Listrik

1) Instalasi 1 Lampu Pijar dengan 1 Sakelar Tunggal

Rangkaian instalasi seperti gambar 99 merupakan instalasi paling

sederhana. Biasanya rangkaian instalasi separti inilah yang sering

dipasang pada rumah- rumah maupun gedung. Rangkaian instalasi ini terdiri

dari komponen-komponen seperti satu sakelar tunggal, satu lampu, satu T -

dos, dan penghantar.

Lampu pijar sebanyak satu buah dilayani oleh satu sakelar. Saat

sakelar OFF maka lampu pijar akan mati. Begitu pula jika sakelar ON maka

lampu pijar juga akan menyala

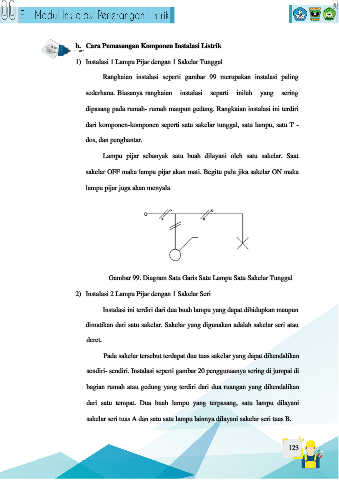

Gambar 99. Diagram Satu Garis Satu Lampu Satu Sakelar Tunggal

2) Instalasi 2 Lampu Pijar dengan 1 Sakelar Seri

Instalasi ini terdiri dari dua buah lampu yang dapat dihidupkan maupun

dimatikan dari satu sakelar. Sakelar yang digunakan adalah sakelar seri atau

deret.

Pada sakelar tersebut terdapat dua tuas sakelar yang dapat dikendalikan

sendiri- sendiri. Instalasi seperti gambar 20 penggunaanya sering di jumpai di

bagian rumah atau gedung yang terdiri dari dua ruangan yang dikendalikan

dari satu tempat. Dua buah lampu yang terpasang, satu lampu dilayani

sakelar seri tuas A dan satu satu lampu lainnya dilayani sakelar seri tuas B.

123
