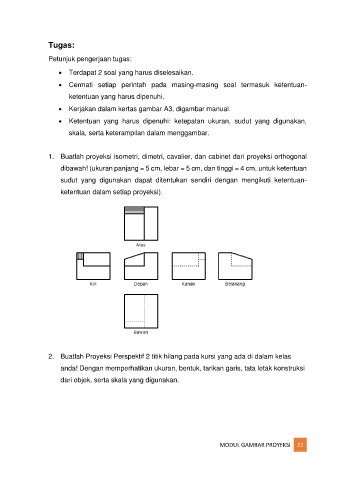

Page 30 - Modul Gambar Teknik

Tugas:

Petunjuk pengerjaan tugas:

 Terdapat 2 soal yang harus diselesaikan.

 Cermati setiap perintah pada masing-masing soal termasuk ketentuan-
ketentuan yang harus dipenuhi.

 Kerjakan dalam kertas gambar A3, digambar manual.

 Ketentuan yang harus dipenuhi: ketepatan ukuran, sudut yang digunakan,
skala, serta keterampilan dalam menggambar.

1. Buatlah proyeksi isometri, dimetri, cavalier, dan cabinet dari proyeksi orthogonal
dibawah! (ukuran panjang = 5 cm, lebar = 5 cm, dan tinggi = 4 cm, untuk ketentuan

sudut yang digunakan dapat ditentukan sendiri dengan mengikuti ketentuan-
ketentuan dalam setiap proyeksi).

2. Buatlah Proyeksi Perspektif 2 titik hilang pada kursi yang ada di dalam kelas

anda! Dengan memperhatikan ukuran, bentuk, tarikan garis, tata letak konstruksi
dari objek, serta skala yang digunakan.

MODUL GAMBAR PROYEKSI 22
