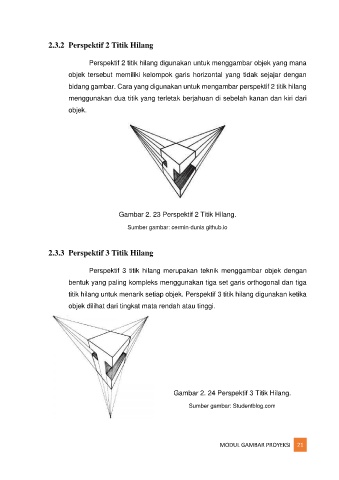

2.3.2 Perspektif 2 Titik Hilang
Perspektif 2 titik hilang digunakan untuk menggambar objek yang mana
objek tersebut memiliki kelompok garis horizontal yang tidak sejajar dengan
bidang gambar. Cara yang digunakan untuk mengambar perspektif 2 titik hilang
menggunakan dua titik yang terletak berjahuan di sebelah kanan dan kiri dari
objek.
Gambar 2. 23 Perspektif 2 Titik Hilang.
Sumber gambar: cermin-dunia github.io
2.3.3 Perspektif 3 Titik Hilang
Perspektif 3 titik hilang merupakan teknik menggambar objek dengan
bentuk yang paling kompleks menggunakan tiga set garis orthogonal dan tiga
titik hilang untuk menarik setiap objek. Perspektif 3 titik hilang digunakan ketika
objek dilihat dari tingkat mata rendah atau tinggi.
Gambar 2. 24 Perspektif 3 Titik Hilang.
Sumber gambar: Studentblog.com
