A. Proyeksi Oblique Cavalier

Proyeksi cavalier merupakan proyeksi oblique yang menggunakan

perbandingan X:Y:Z=1:1:1 pada panjang sumbunya. Dengan kata lain, cavalier
menggunakan skala yang sama untuk setiap sumbunya, hal ini menjadi

keuntungan karena gambar akan mudah dikonstruksi. Namun, cavalier ini
masih memiliki kekurangan. Sebagai contoh bila kita mengamati gambar kubus

yang dibuat dengan cara cavalier oblik, maka kubus tersebut akan terlihat
seperti balok, penampilan cavalier yang seperti itu akan meragukan orang yang

membaca gambar. Kemiringan sudut pada salah satu sumbunya berkisar

antara 30°, 45°, 60°. Untuk lebih jelasnya bisa dilihat pada gambar 2.18.

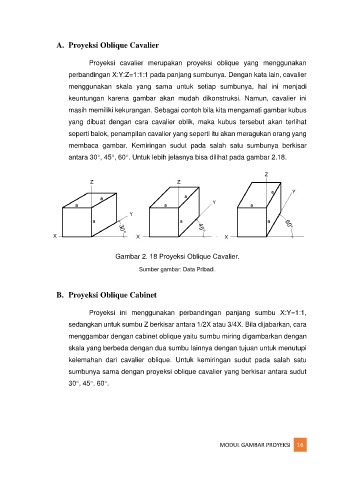

Gambar 2. 18 Proyeksi Oblique Cavalier.

Sumber gambar: Data Pribadi.

B. Proyeksi Oblique Cabinet

Proyeksi ini menggunakan perbandingan panjang sumbu X:Y=1:1,
sedangkan untuk sumbu Z berkisar antara 1/2X atau 3/4X. Bila dijabarkan, cara

menggambar dengan cabinet oblique yaitu sumbu miring digambarkan dengan
skala yang berbeda dengan dua sumbu lainnya dengan tujuan untuk menutupi

kelemahan dari cavalier oblique. Untuk kemiringan sudut pada salah satu

sumbunya sama dengan proyeksi oblique cavalier yang berkisar antara sudut
30°, 45°, 60°.
