Proyeksi dimetri dapat menampilkan objek dengan banyak variasi karena

memiliki ukuran sudut yang sama besar itu fleksibel.

Berikut langkah-langkah yang dapat digunakan untuk membuat proyeksi

dimetri:

 Langkah 1, memastikan bentuk dan ukuran objek yang akan digambar

 Langkah 2, tetapkan bidang-bidang objek yang ingin ditonjolkan
 Langkah 3, pilihlah jenis dimetri yang sesuai dengan bidang-bidang

yang ditonjolkan

 Langkah 4, tetapkan skala pada setiap sumbu
 Langkah 5, gambarkan sumbu pada posisi yang tepat

 Langkah 6, masukkan setiap ukuran objek pada sumbu yang tepat, dan
tariklah garis pada setiap ukuran tersebut sehingga terbentuk gambar

dimetri objek.

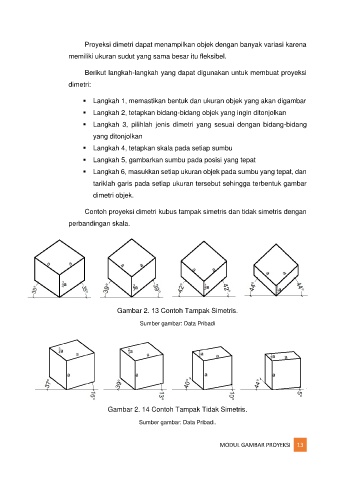

Contoh proyeksi dimetri kubus tampak simetris dan tidak simetris dengan
perbandingan skala.

Gambar 2. 13 Contoh Tampak Simetris.

Sumber gambar: Data Pribadi

Gambar 2. 14 Contoh Tampak Tidak Simetris.

Sumber gambar: Data Pribadi.
