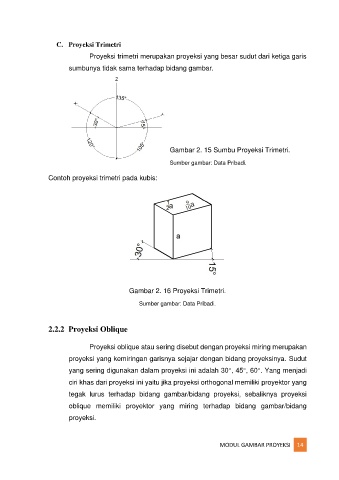

C. Proyeksi Trimetri
Proyeksi trimetri merupakan proyeksi yang besar sudut dari ketiga garis
sumbunya tidak sama terhadap bidang gambar.
Gambar 2. 15 Sumbu Proyeksi Trimetri.
Sumber gambar: Data Pribadi.
Contoh proyeksi trimetri pada kubis:
Gambar 2. 16 Proyeksi Trimetri.
Sumber gambar: Data Pribadi.
2.2.2 Proyeksi Oblique
Proyeksi oblique atau sering disebut dengan proyeksi miring merupakan
proyeksi yang kemiringan garisnya sejajar dengan bidang proyeksinya. Sudut
yang sering digunakan dalam proyeksi ini adalah 30°, 45°, 60°. Yang menjadi
ciri khas dari proyeksi ini yaitu jika proyeksi orthogonal memiliki proyektor yang
tegak lurus terhadap bidang gambar/bidang proyeksi, sebaliknya proyeksi
oblique memiliki proyektor yang miring terhadap bidang gambar/bidang
proyeksi.
