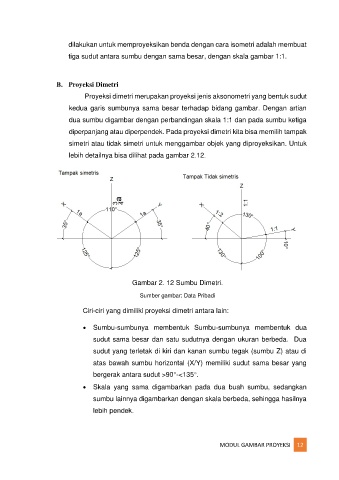

Page 20 - Modul Gambar Teknik

dilakukan untuk memproyeksikan benda dengan cara isometri adalah membuat

tiga sudut antara sumbu dengan sama besar, dengan skala gambar 1:1.

B. Proyeksi Dimetri
Proyeksi dimetri merupakan proyeksi jenis aksonometri yang bentuk sudut

kedua garis sumbunya sama besar terhadap bidang gambar. Dengan artian
dua sumbu digambar dengan perbandingan skala 1:1 dan pada sumbu ketiga

diperpanjang atau diperpendek. Pada proyeksi dimetri kita bisa memilih tampak

simetri atau tidak simetri untuk menggambar objek yang diproyeksikan. Untuk
lebih detailnya bisa dilihat pada gambar 2.12.

Gambar 2. 12 Sumbu Dimetri.

Sumber gambar: Data Pribadi

Ciri-ciri yang dimiliki proyeksi dimetri antara lain:

 Sumbu-sumbunya membentuk Sumbu-sumbunya membentuk dua

sudut sama besar dan satu sudutnya dengan ukuran berbeda. Dua
sudut yang terletak di kiri dan kanan sumbu tegak (sumbu Z) atau di

atas bawah sumbu horizontal (X/Y) memiliki sudut sama besar yang
bergerak antara sudut >90°-<135°.

 Skala yang sama digambarkan pada dua buah sumbu, sedangkan

sumbu lainnya digambarkan dengan skala berbeda, sehingga hasilnya
lebih pendek.
