Perspektif

Perspektif adalah gambar tiga dimensi yang paling umum digunakan oleh

arsitek/perancang untuk membuat gambar teknik. Alasannya karena gambar ini
mudah dipahami bahkan oleh orang awam sekalipun dan gambar menunjukkan

bentuk alami suatu objek. Adapun sifat-sifat yang dimiliki perspektif sebagai
bentuk alami, yaitu:

a. Diminution, suatu benda yang sama tinggi makin jauh digambar makin

pendek.
b. Foreshortening, semua jarak yang sama besar makin jauh digambar

semakin mengecil.
c. Convergence, suatu garis yang sejajar makin jauh digambar semakin

mengerucut, yang akhirnya menyatu pada satu titik yang sama.

Proyeksi perspektif masih memiliki sifat-sifat lainnya, namun ketiga sifat

di atas merupakan sifat dominan yang dimiliki proyeksi perspektif, dibanding
dengan sifat-sifat lainnya.

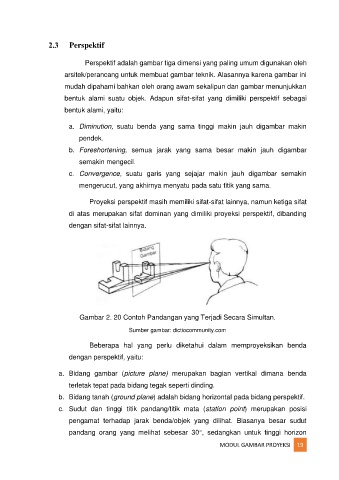

Gambar 2. 20 Contoh Pandangan yang Terjadi Secara Simultan.

Sumber gambar: dictiocommunity.com

Beberapa hal yang perlu diketahui dalam memproyeksikan benda
dengan perspektif, yaitu:

a. Bidang gambar (picture plane) merupakan bagian vertikal dimana benda

terletak tepat pada bidang tegak seperti dinding.
b. Bidang tanah (ground plane) adalah bidang horizontal pada bidang perspektif.

c. Sudut dan tinggi titik pandang/titik mata (station point) merupakan posisi
pengamat terhadap jarak benda/objek yang dilihat. Biasanya besar sudut

pandang orang yang melihat sebesar 30°, sedangkan untuk tinggi horizon
