sesuai dengan tinggi orang yang melihat, berkisar antara ±1,50 m sampai 1,80
m.
d. Garis cakrawala (horizon) adalah garis batas pandang dimana titik lenyap
berada.
e. Titik lenyap (vanishing point) merupakan titik kumpul garis proyeksi perspektif
pada garis cakrawala.
f. Skala merupakan perbandingan ukuran gambar dengan objek agar gambar
terlihat nyata dan presisi.

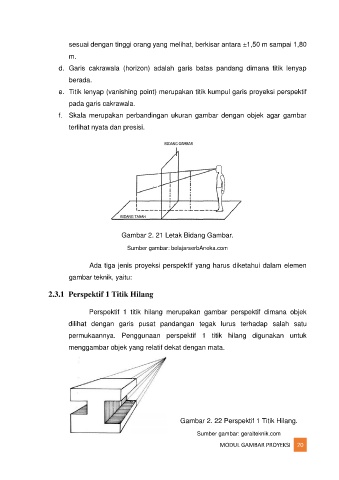

Gambar 2. 21 Letak Bidang Gambar.
Sumber gambar: belajarserbAneka.com
Ada tiga jenis proyeksi perspektif yang harus diketahui dalam elemen
gambar teknik, yaitu:
2.3.1 Perspektif 1 Titik Hilang
Perspektif 1 titik hilang merupakan gambar perspektif dimana objek
dilihat dengan garis pusat pandangan tegak lurus terhadap salah satu
permukaannya. Penggunaan perspektif 1 titik hilang digunakan untuk
menggambar objek yang relatif dekat dengan mata.
Gambar 2. 22 Perspektif 1 Titik Hilang.
Sumber gambar: geraiteknik.com
