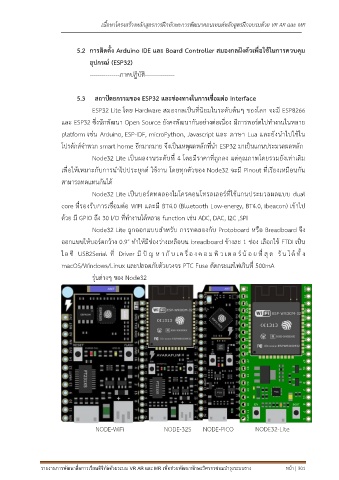

Page 305 - คู่มือหลักสูตรการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR

เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR

5.2 การติดตั้ง Arduino IDE และ Board Controller สมองกลฝังตัวเพื่อใช้ในการควบคุม
อุปกรณ์ (ESP32)

---------------ภาคปฏิบัติ---------------

5.3 สถาปัตยกรรมของ ESP32 และช่องทางในการเชื่อมต่อ Interface

ESP32 Lite โดย Hardware สมองกลเป็นที่นิยมในระดับต้นๆ ของโลก จะมี ESP8266

และ ESP32 ซึ่งนักพัฒนา Open Source ยังคงพัฒนากันอย่างต่อเนื่อง มีการพอร์ตไปทำงานในหลาย
platform เช่น Arduino, ESP-IDF, microPython, Javascript และ ภาษา Lua และยังนำไปใช้ใน

โปรดักส์จำพวก smart home อีกมากมาย จึงเป็นเหตุผลหลักที่นำ ESP32 มาเป็นแกนประมวลผลหลัก

Node32 Lite เป็นผลงานระดับที่ 4 โดยมีราคาที่ถูกลง แต่คุณภาพโดยรวมยังเท่าเดิม
เพื่อให้เหมาะกับการนำไปประยุกต์ ใช้งาน โดยทุกตัวของ Node32 จะมี Pinout ที่เรียงเหมือนกัน

สามารถทดแทนกันได้
Node32 Lite เป็นบอร์ดทดลองไมโครคอนโทรลเลอร์ที่ใช้แกนประมวลผลแบบ dual

core ที่รองรับการเชื่อมต่อ WIFI และมี BT4.0 (Bluetooth Low-energy, BT4.0, ibeacon) เข้าไป

ด้วย มี GPIO ถึง 30 I/O ที่ทำงานได้หลาย function เช่น ADC, DAC, I2C ,SPI
Node32 Lite ถูกออกแบบสำหรับ การทดลองกับ Protoboard หรือ Breadboard จึง

ออกแบบให้บอร์ดกว้าง 0.9″ ทำให้มีช่องว่างเหลือบน breadboard ข้างละ 1 ช่อง เลือกใช้ FTDI เป็น
ไอ ซี USB2Serial ที่ Driver มี ปั ญ ห า กั บ เค รื่ อ งค อ ม พิ ว เต อ ร์ น้ อ ย ที่ สุ ด รั น ได้ ทั้ ง

macOS/Windows/Linux และปลอดภัยด้วยวงจร PTC Fuse ตัดกระแสไฟเกินที่ 500mA

รุ่นต่างๆ ของ Node32

NODE-WiFi NODE-32S NODE-PICO NODE32-Lite

รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 301
