Page 308 - คู่มือหลักสูตรการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR

เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR

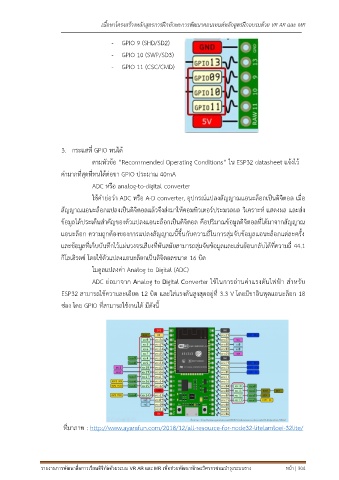

- GPIO 9 (SHD/SD2)

- GPIO 10 (SWP/SD3)

- GPIO 11 (CSC/CMD)

3. กระแสที่ GPIO ทนได้
ตามหัวข้อ “Recommended Operating Conditions” ใน ESP32 datasheet แจ้งไว้

ค่ามากที่สุดที่ทนได้ต่อขา GPIO ประมาณ 40mA

ADC หรือ analog-to-digital converter
ใช้คำย่อว่า ADC หรือ A-D converter, อุปกรณ์แปลงสัญญาณแอนะล็อกเป็นดิจิตอล เมื่อ

สัญญาณแอนะล็อกแปลงเป็นดิจิตอลแล้วจึงส่งมาให้คอมพิวเตอร์ประมวลผล วิเคราะห์ แสดงผล และส่ง

ข้อมูลได้ประเด็นสำคัญของตัวแปลงแอนะล็อกเป็นดิจิตอล คือปริมาณข้อมูลดิจิตอลที่ได้มาจากสัญญาณ
แอนะล็อก ความถูกต้องของการแปลงสัญญาณนี้ขึ้นกับความถี่ในการสุ่มจับข้อมูลแอนะล็อกแต่ละครั้ง

และข้อมูลที่เก็บบันทึกไว้แผ่นวงจรเสียงที่ทันสมัยสามารถสุ่มจับข้อมูลและเล่นย้อนกลับได้ที่ความถี่ 44.1
กิโลเฮิรตซ์ โดยใช้ตัวแปลงแอนะล็อกเป็นดิจิตอลขนาด 16 บิต

โมดูลแปลงค่า Analog to Digital (ADC)

ADC ย่อมาจาก Analog to Digital Converter ใช้ในการอ่านค่าแรงดันไฟฟ้า สำหรับ
ESP32 สามารถใช้ความละเอียด 12 บิต และใส่แรงดันสูงสุดอยู่ที่ 3.3 V โดยมีขาอินพุตแอนะล็อก 18

ช่อง โดย GPIO ที่สามารถใช้งานได้ มีดังนี้

ที่มาภาพ : http://www.ayarafun.com/2018/12/all-resource-for-node32-litelamloei-32lite/

รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 304
