เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR

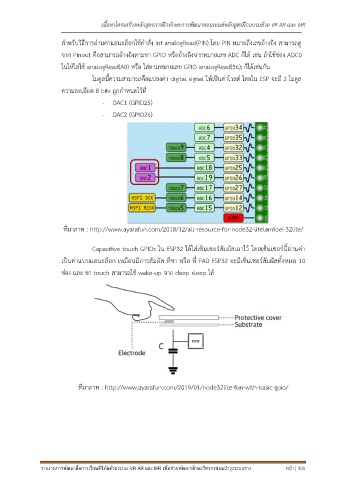

สำหรับวิธีการอ่านค่าแอนะล็อกใช้คำสั่ง int analogRead(PIN) โดย PIN หมายถึงเลขอ้างอิง สามารถดู

จาก Pinout คือสามารถอ้างอิงตามขา GPIO หรืออ้างอิงจากหมายเลข ADC ก็ได้ เช่น ถ้าใช้ช่อง ADC0

ในให้ใส่ใช้ analogRead(A0) หรือ ใส่ตามหมายเลข GPIO analogRead(36); ก็ได้เช่นกัน
โมดูลนี้ความสามารถคือแปลงค่า digital signal ให้เป็นค่าโวลต์ โดยใน ESP จะมี 2 โมดูล

ความละเอียด 8 bits ถูกกำหนดไว้ที่
- DAC1 (GPIO25)

- DAC2 (GPIO26)

ที่มาภาพ : http://www.ayarafun.com/2018/12/all-resource-for-node32-litelamloei-32lite/

Capacitive touch GPIOs ใน ESP32 ได้ใส่เซ็นเซอร์สัมผัสเอาไว้ โดยเซ็นเซอร์นี้อ่านค่า

เป็นค่าแบบแอนะล็อก เหมือนมีการสัมผัส ที่ขา หรือ ที่ PAD ESP32 จะมีเซ็นเซอร์สัมผัสทั้งหมด 10

ช่อง และ ขา touch สามารถใช้ wake-up จาก deep sleep ได้

ที่มาภาพ : http://www.ayarafun.com/2019/01/node32lite-fun-with-basic-gpio/

รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 305
