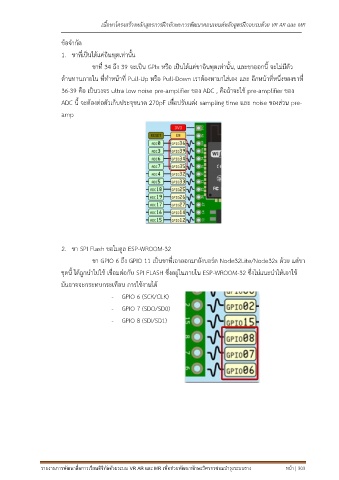

Page 307 - คู่มือหลักสูตรการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR

เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR

ข้อจำกัด

1. ขาที่เป็นได้แค่อินพุตเท่านั้น

ขาที่ 34 ถึง 39 จะเป็น GPIx หรือ เป็นได้แค่ขาอินพุตเท่านั้น, และขาออกนี้ จะไม่มีตัว
ต้านทานภายใน ที่ทำหน้าที่ Pull-Up หรือ Pull-Down เราต้องหามาใส่เอง และ อีกหน้าที่หนึ่งของขาที่

36-39 คือ เป็นวงจร ultra low noise pre-amplifier ของ ADC , คือถ้าจะใช้ pre-amplifier ของ
ADC นี้ จะต้องต่อตัวเก็บประจุขนาด 270pF เพื่อปรับแต่ง sampling time และ noise ของส่วน pre-

amp

2. ขา SPI Flash ขอโมดูล ESP-WROOM-32

ขา GPIO 6 ถึง GPIO 11 เป็นขาที่เอาออกมายังบอร์ด Node32Lite/Node32s ด้วย แต่ขา

ชุดนี้ ได้ถูกนำไปใช้ เชื่อมต่อกับ SPI FLASH ซึ่งอยู่ในภายใน ESP-WROOM-32 ซึ่งไม่แนะนำให้เอาใช้
มันอาจจะกระทบกระเทือน การใช้งานได้

- GPIO 6 (SCK/CLK)
- GPIO 7 (SDO/SD0)

- GPIO 8 (SDI/SD1)

รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 303
