เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR
สายส่งเหนือหัวเป็นสายเปลือย ส่วนมากทำด้วยทองแดง มีรูปร่างดังแสดงในภาพ รถไฟฟ้าจะ
นำกระแสไฟฟ้ามาใช้ได้โดยใช้อุปกรณ์ที่เรียกว่าสาลี่ (Pantograph) ซึ่งยื่นขึ้นไปสัมผัสกับสายส่งเหนือหัว
กระแสไฟฟ้าจากสายส่งจะไหลผ่านสาลี่เข้าไปยังอุปกรณ์ควบคุมบนตัวรถ และไหลเข้ามอเตอร์ซึ่ง ทำหน้าที่
ขับเคลื่อนขบวนรถ กระแสไฟฟ้าจากมอเตอร์จะไหลผ่านล้อลงสู่รางไปครบวงจรที่สถานีจ่ายกระแสไฟฟ้าย่อย
ด้านบนของสาลี่ตรงที่สัมผัสกับสายส่ง (Contact Wire) จะมีแท่งถ่าน (Carbon Brush) ติดอยู่ แท่งถ่านจะ
เสียดสีกับสายส่งและสึกหรอไปในขณะที่รถไฟฟ้าวิ่งจึงต้องมีการเปลี่ยนแท่งถ่านดังกล่าวเมื่อสึกถึงพิกัดเลิกใช้
งาน เพื่อให้แท่งถ่านบนสาลี่ถูกกดแนบสนิทอยู่กับสายส่งตลอดเวลาในขณะที่ขบวนรถวิ่ง การออกแบบระบบ
สายส่ง (Catenary System) และระบบสาลี่จึงต้องให้มีการยืดหยุ่น โดยเฉพาะระบบสาลี่นั้นจะใช้ลมอัดดันให้
แนบสนิทกับสายส่ง และเมื่อขบวนรถจอดอยู่กับที่ก็สามารถพับเก็บลงมาบนหลังคาได้

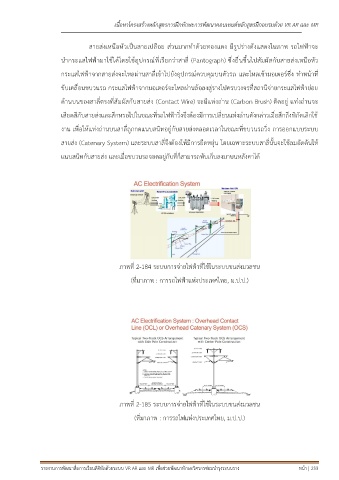

ภาพที่ 2-184 ระบบการจ่ายไฟฟ้าที่ใช้ในระบบขนส่งมวลชน
(ที่มาภาพ : การรถไฟฟ้าแห่งประเทศไทย, ม.ป.ป.)
ภาพที่ 2-185 ระบบการจ่ายไฟฟ้าที่ใช้ในระบบขนส่งมวลชน
(ที่มาภาพ : การรถไฟแห่งประเทศไทย, ม.ป.ป.)
