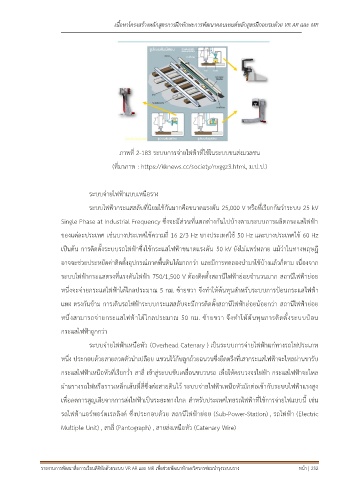

เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR

ภาพที่ 2-183 ระบบการจ่ายไฟฟ้าที่ใช้ในระบบขนส่งมวลชน

(ที่มาภาพ : https://kknews.cc/society/nxggz3.html, ม.ป.ป.)

ระบบจ่ายไฟฟ้าแบบเหนือราง

ระบบไฟฟ้ากระแสสลับที่นิยมใช้กันมากคือขนาดแรงดัน 25,000 V หรือที่เรียกกันว่าระบบ 25 kV

Single Phase at Industrial Frequency ซึ่งจะมีส่วนที่แตกต่างกันไปบ้างตามระบบการผลิตกระแสไฟฟ้า

ของแต่ละประเทศ เช่นบางประเทศใช้ความถี่ 16 2/3 Hz บางประเทศใช้ 50 Hz และบางประเทศใช้ 60 Hz

เป็นต้น การติดตั้งระบบรถไฟฟ้าซึ่งใช้กระแสไฟฟ้าขนาดแรงดัน 50 kV ยังไม่แพร่หลาย แม้ว่าในทางทฤษฎี

อาจจะช่วยประหยัดค่าติดตั้งอุปกรณ์ภาคพื้นดินได้มากกว่า และมีการทดลองนำมาใช้บ้างแล้วก็ตาม เนื่องจาก

ระบบไฟฟ้ากระแสตรงที่แรงดันไฟฟ้า 750/1,500 V ต้องติดตั้งสถานีไฟฟ้าย่อยจำนวนมาก สถานีไฟฟ้าย่อย

หนึ่งจะจ่ายกระแสไฟฟ้าได้ไกลประมาณ 5 กม. ซ้ายขวา จึงทำให้ต้นทุนสำหรับระบบการป้อนกระแสไฟฟ้า

แพง ตรงกันข้าม การเดินรถไฟฟ้าระบบกระแสสลับจะมีการติดตั้งสถานีไฟฟ้าย่อยน้อยกว่า สถานีไฟฟ้าย่อย
หนึ่งสามารถจ่ายกระแสไฟฟ้าได้ไกลประมาณ 50 กม. ซ้ายขวา จึงทำให้ต้นทุนการติดตั้งระบบป้อน

กระแสไฟฟ้าถูกกว่า
ระบบจ่ายไฟฟ้าเหนือหัว (Overhead Catenary ) เป็นระบบการจ่ายไฟฟ้าแก่ทางรถไฟประเภท

หนึ่ง ประกอบด้วยสายลวดตัวนำเปลือย แขวนไว้กับลูกถ้วยฉนวนซึ่งยึดตรึงที่เสากระแสไฟฟ้าจะไหลผ่านขารับ
กระแสไฟฟ้าเหนือหัวที่เรียกว่ำ สาลี่ เข้าสู่ระบบขับเคลื่อนขบวนรถ เพื่อให้ครบวงจรไฟฟ้า กระแสไฟฟ้าจะไหล

ผ่านรางรถไฟหรือราวเหล็กเส้นที่สี่ซึ่งต่อสายดินไว้ ระบบจ่ายไฟฟ้าเหนือหัวมักต่อเข้ากับระบบไฟฟ้าแรงสูง
เพื่อลดการสูญเสียจากการส่งไฟฟ้าเป็นระยะทางไกล สำหรับประเทศไทยรถไฟฟ้าที่ใช้การจ่ายไฟแบบนี้ เช่น

รถไฟฟ้าแอร์พอร์ตเรลลิงค์ ซึ่งประกอบด้วย สถานีไฟฟ้าย่อย (Sub-Power-Station) , รถไฟฟ้า (Electric

Multiple Unit) , สาลี่ (Pantograph) , สายส่งเหนือหัว (Catenary Wire)
